5분
현장 검수 소요 시간
3단계
소재 → 치수 → 서류
±0.001mm
KTN 실측 대행 정밀도
STEP 1 — 소재 확인: 색과 무게 (1분)
포장을 열면 가장 먼저 주문한 소재가 맞는지부터 봅니다. 장비 없이 됩니다.
- 흑색·짙은 회색 → Si₃N₄(질화규소)
- 백색 + 묵직함 → ZrO₂(지르코니아)
- 백색 + 가벼움 → Al₂O₃(알루미나) — 같은 지름에서 ZrO₂의 약 2/3 무게
백색 볼을 주문했는데 손에 얹었을 때 유난히 가볍다면 ZrO₂ 자리에 Al₂O₃가 왔을 가능성을 의심해야 합니다. 정밀 저울이 있으면 볼 하나 무게로 사실상 확정됩니다 — 계산이 어려우면 사진과 무게만 보내주셔도 판별해 드립니다.
STEP 2 — 지름 실측: 인치 함정 (2분)

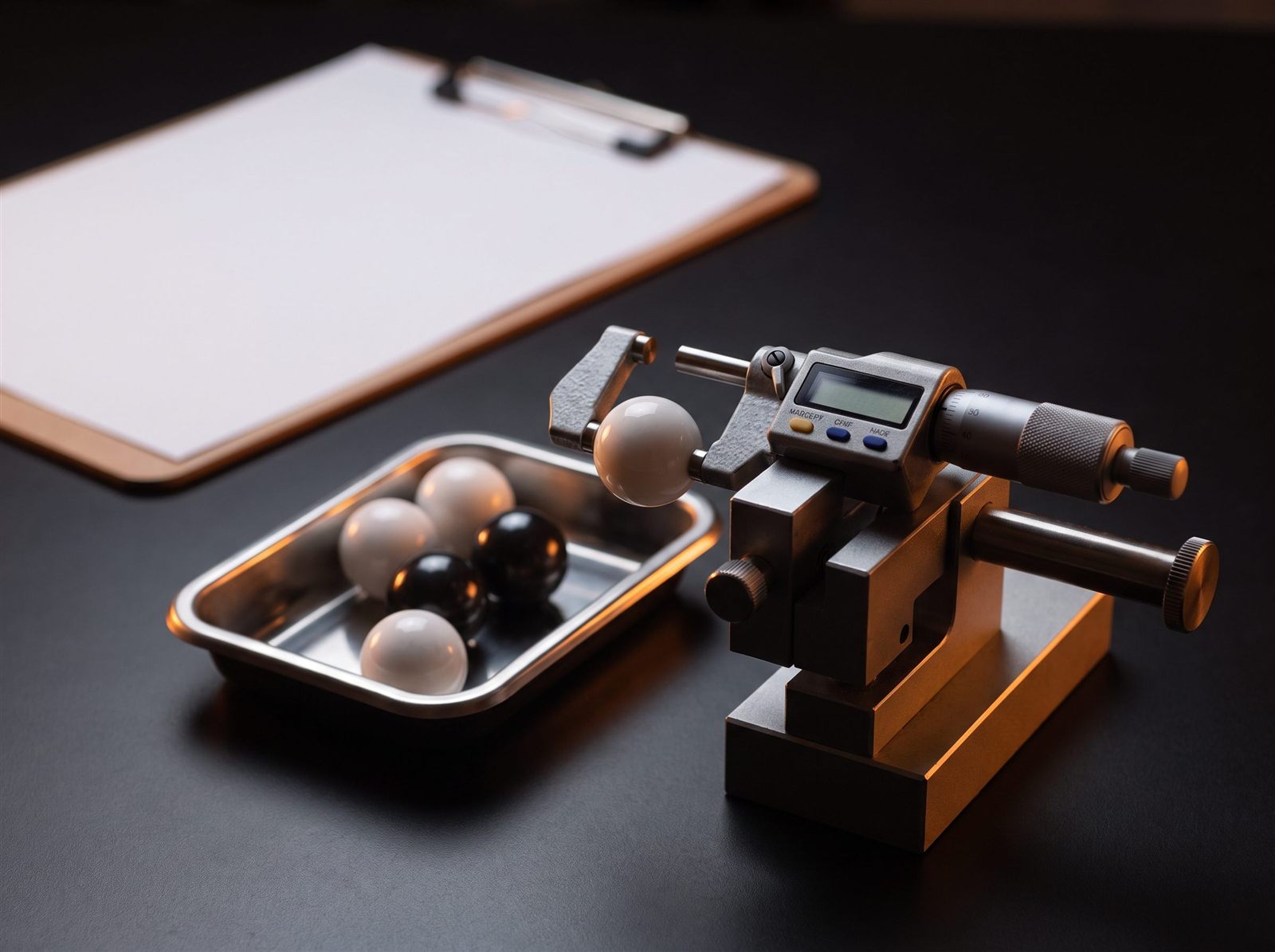

마이크로미터나 버니어로 무작위 3~5개를 잽니다. 여기서 가장 흔한 혼동이 인치 규격입니다.
| 실측값이 이렇게 나오면 | 실제 규격 | 판정 |
|---|---|---|
| 3.17~3.18mm | 1/8" (3.175mm) | 3mm 불량이 아님 — 인치 볼 |
| 4.76mm | 3/16" (4.763mm) | 5mm 아님 — 인치 볼 |
| 6.35mm | 1/4" (6.350mm) | 6mm보다 0.35 큼 — 인치 볼 |
| 호칭 지름 ± 수 ㎛ | 등급 내 편차 또는 측정력 차이 | 정상 범위 — 영점·측정력 확인 |
| 호칭 지름과 뚜렷이 다름 | 사양 불일치 | 투입 중지 → STEP 3 서류 대조 |
볼은 점접촉이라 측정력에 따라 수 ㎛는 흔들릴 수 있습니다. ㎛ 단위 차이로 불량 판정하기 전에 영점과 측정력부터 확인하십시오.
STEP 3 — COA 대조: 서류와 실물 (2분)
01
소재 표기가 발주와 같은가
서류에 ZrO₂/Si₃N₄/Al₂O₃가 명기돼 있어야 합니다. "세라믹 볼"이라고만 적힌 성적서는 성적서가 아닙니다 — 재발행을 요청하십시오.
02
등급(G값)에 측정값이 붙어 있는가
"G25"라는 표기만 있는 서류와, 진구도·지름 편차 측정값이 기재된 서류는 무게가 다릅니다. 등급이 중요한 자리(정밀 베어링·고압 씰링)일수록 측정값 기재를 요구하십시오.
03
로트 번호가 실물 포장과 일치하는가
서류의 로트와 포장 라벨의 로트가 다르면, 그 서류는 이 물건의 성적서가 아닙니다. 재발주 때 같은 물건을 받는 기준점이 로트 기록입니다.
검수에서 걸렸을 때 — 대응 순서
- ① 투입 중지·격리 — 의심 로트는 라인 근처에 두지 말 것. 섞이면 전수 재검이 됩니다
- ② 증거 기록 — 실측값 + 실물·포장 사진 + COA를 한 세트로. 서면이 없으면 교환 협상이 길어집니다
- ③ 공급처 서면 통보 — 교환 또는 재검사 요청. 성적서 조건으로 구매했다면 근거가 명확합니다
③에서 밀리는 경우는 대부분 구매 단계에서 서류 없이 샀을 때입니다. 견적 단계에서 COA 포함을 조건으로 걸어야 하는 이유는 가격 차이 글에 정리해 두었습니다.
꼭 KTN이 아니어도 됩니다. 다만 이 5분 검수를 몇 로트 연속으로 통과하지 못하는 공급처라면, 공급처를 바꾸실 때입니다. 검수는 불량을 잡는 도구이기도 하지만, 공급처의 수준을 재는 도구이기도 합니다.
자주 묻는 질문
납품받은 세라믹 볼, 입고 검수는 어떻게 하나요?
3단계 5분입니다. ① 색·무게로 소재 확인(흑색=Si₃N₄, 백색은 무게로 ZrO₂/Al₂O₃ 구분), ② 마이크로미터로 지름 실측 후 주문 사양과 대조(인치 규격 주의), ③ COA의 소재·등급·로트를 발주서·실물과 대조. 하나라도 어긋나면 투입 전에 공급처 확인이 먼저입니다.
COA(성적서)에서 무엇을 확인해야 하나요?
① 소재가 ZrO₂/Si₃N₄/Al₂O₃로 명기됐는지, ② 등급(G값)에 진구도·지름 편차 측정값이 붙어 있는지, ③ 서류의 로트 번호가 실물 포장과 일치하는지 — 3가지입니다.
볼 지름을 쟀는데 주문한 치수와 미세하게 다릅니다. 불량인가요?
먼저 인치 규격(3.17mm≈1/8", 4.76mm≈3/16", 6.35mm=1/4")인지, 측정기 영점·측정력 문제인지 확인하십시오. 둘 다 아니고 등급 허용 편차를 벗어나면 로트 교환을 요청할 사안입니다.
검수에서 이상이 발견되면 어떻게 대응해야 하나요?
① 투입 중지·로트 격리, ② 실측값·사진·COA 기록, ③ 공급처 서면 통보(교환·재검사 요청) 순입니다. 성적서 조건으로 구매했다면 교환 근거가 명확하지만, 서류 없이 산 볼은 다툴 근거가 없습니다.
검수 장비가 없는데 외부에 맡길 수 있나요?
가능합니다. KTN은 자체 정밀 측정 장비로 볼 지름·소재를 실측 확인해 드립니다. 타사 납품분이라도 현물 몇 개를 보내주시면 실측 리포트로 회신드리고, 사양 불일치 시 동일 사양 재조달(표준 3~5일)까지 진행할 수 있습니다.
