"비자성이면 세라믹 아무거나 되지 않나요?" — 자성 기준으로는 맞습니다. ZrO₂도 Si₃N₄도 완전 비자성입니다. 하지만 같은 비자성이라도 하중·충격·열팽창 조건에 따라 맞는 소재가 갈립니다. 어제 하이브리드 vs 풀세라믹을 다뤘다면, 오늘은 그 풀세라믹 안에서 ZrO₂와 Si₃N₄ 중 무엇을 골라야 하는지 정리합니다.

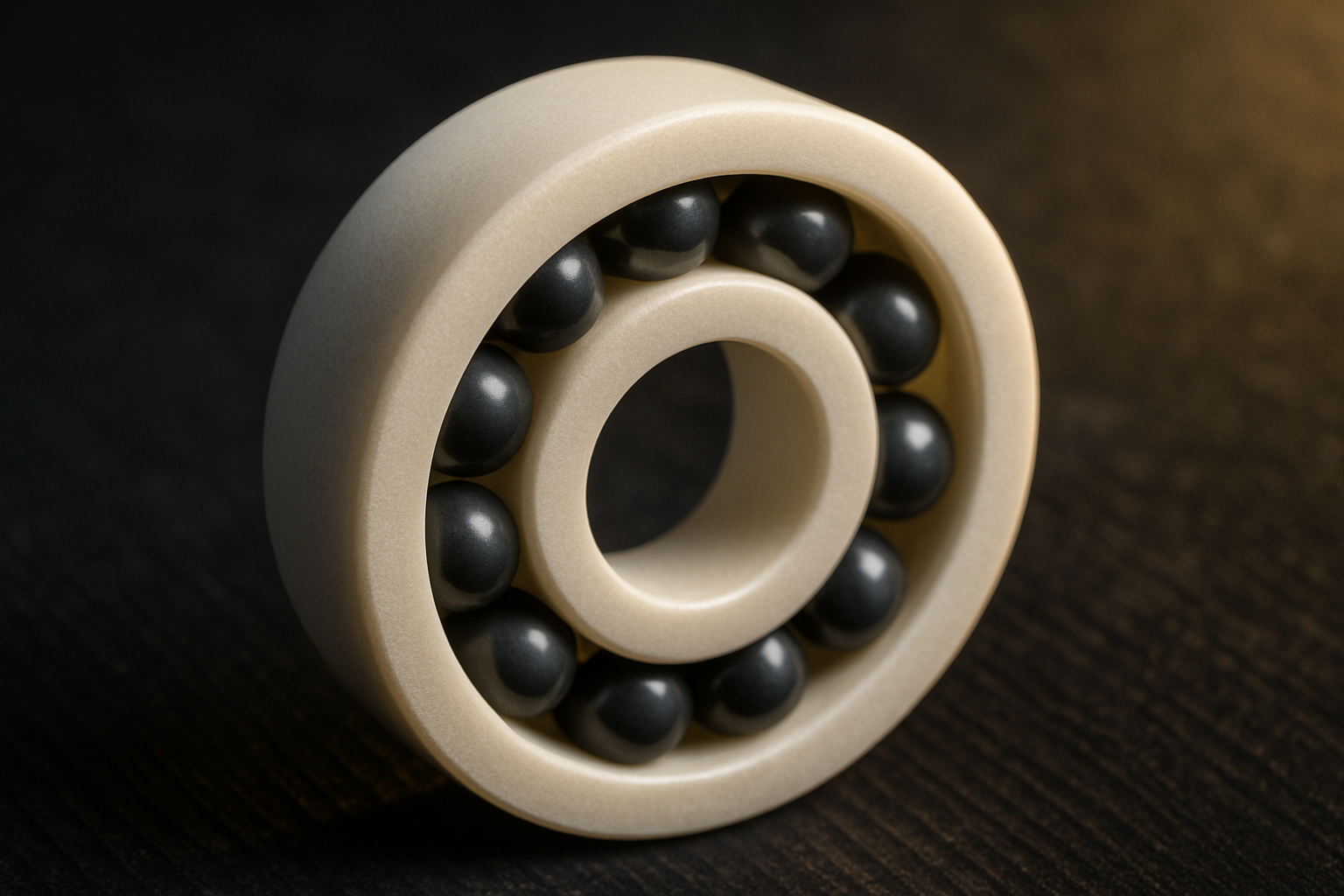

풀세라믹 구성 — ZrO₂ 링(아이보리) + Si₃N₄ 볼(짙은 회색)
박
박정훈 · KTN KOREA 대표
20년 베어링 & 정밀 가공 기술 마이스터. 세라믹·PEEK·STS 특수 베어링 설계·제조, 역설계 2,479건.
포브스코리아 CSV 대상 2026
0 가우스
ZrO₂·Si₃N₄ 자성 잔류 (동일)
7일 이내
맞춤 제작 납기
MOQ 1개
최소 발주 수량
비자성 요구 자체는 두 소재가 똑같이 만족한다
반도체 장비에서 비자성이 필요한 이유부터 짚습니다. 웨이퍼 이송 로봇, 전자빔 검사 장비, 이온주입 설비는 미세한 자기장 간섭도 공정 정밀도를 떨어뜨립니다. 문제는 스테인리스도 완전히 안전하지 않다는 점입니다. STS304·STS316은 가공·냉간 압연 과정에서 미세한 잔류자성이 생길 수 있습니다.
이 때문에 완전 비자성이 요구되는 자리는 강자성체를 원천 배제한 ZrO₂ 또는 Si₃N₄ 풀세라믹을 씁니다. 자성만 놓고 보면 둘은 동점입니다 — 차이는 다른 곳에서 갈립니다.
진짜 갈림길 — 하중·충격·열팽창 3가지 기준
① 충격성 하중 — ZrO₂가 유리
ZrO₂(지르코니아)는 응력을 받으면 결정 구조가 정방정계에서 단사정계로 변하며 부피가 팽창해 미세균열의 진행을 막는 변태강화(transformation toughening) 특성이 있습니다. 세라믹 중에서는 파괴인성이 가장 높은 축에 속합니다. 웨이퍼 이송 로봇처럼 반복적인 정지·급가속이 걸리는 위치는 이 인성이 실질적인 차이를 만듭니다.
② 저속·정속 회전 — Si₃N₄가 유리
Si₃N₄(질화규소)는 밀도가 ZrO₂보다 낮고(대략 강의 40% vs ZrO₂의 78%) 표면 마찰이 낮습니다. 검사 장비의 정속 회전축처럼 충격보다 저마찰·경량이 중요한 위치는 Si₃N₄가 유리합니다.
③ 열팽창 — 조립 환경에 따라 갈림
ZrO₂의 열팽창 계수는 강과 비슷해 금속 하우징과의 끼워맞춤 설계가 쉽습니다. Si₃N₄는 열팽창이 강의 약 1/3로 작아, 베이크·애싱 공정 인접부처럼 온도 변화가 큰 환경에서 치수 안정성이 좋습니다.
한눈에 비교 — ZrO₂ vs Si₃N₄ (비자성 용도 기준)
기준
ZrO₂ (지르코니아)
Si₃N₄ (질화규소)
비자성
완전 비자성
완전 비자성
충격 인성
세라믹 중 최고 (변태강화)
보통
밀도(경량성)
강 대비 약 78%
강 대비 약 40%
열팽창
강과 유사 — 끼워맞춤 용이
강의 1/3 — 고온 치수 안정
권장 용도
반복 정지·기동 이송 로봇
정속 회전, 온도 변화 큰 구간
상대 가격
기준
ZrO₂와 유사~소폭 상회
"비자성이면 세라믹 아무거나"라고 답하는 곳은 절반만 맞는 겁니다. 자성은 통과해도 충격이 잦은 위치에 Si₃N₄를 쓰면 예상보다 이른 미세 파손이, 저속 정밀 축에 ZrO₂를 쓰면 불필요한 무게·가격을 감당하게 됩니다.
발주 전 확인 체크리스트
✓
하중 프로파일 확인
정지·기동이 반복되는가, 정속 회전이 주된가
✓
케이지 소재 지정
완전 비자성이 목적이면 케이지도 PEEK·PTFE 등 비금속으로 지정
✓
자성 실측 성적서 요구
가우스미터 실측치 또는 자화율 데이터를 조립 완료품 기준으로 요청
✓
인접 공정 온도 확인
베이크·애싱 등 인접 고온 공정의 온도 변화 폭 확인
꼭 KTN이 아니어도 됩니다. 다만 비자성 요구만 확인하고 하중 조건은 묻지 않는 업체는 다시 확인하십시오. 자성과 하중은 별개의 질문입니다.
자주 묻는 질문
반도체 장비에서 비자성 베어링이 왜 필요한가요?
웨이퍼 이송 로봇, 전자빔 검사 장비, 이온주입 설비는 미세한 자기장 간섭도 공정 정밀도를 떨어뜨립니다. STS304·STS316도 가공 과정에서 잔류자성이 생길 수 있어, 완전 비자성이 요구되는 위치는 강자성체를 배제한 ZrO₂ 또는 Si₃N₄ 풀세라믹 베어링을 씁니다.
비자성 용도에서 ZrO₂와 Si₃N₄ 중 무엇을 골라야 하나요?
자성 기준으로는 동일합니다. 선택은 하중·충격 조건으로 갈립니다 — 반복 정지·기동이 있는 이송 로봇은 인성이 높은 ZrO₂, 저속·정속 회전 위주면 경량·저마찰의 Si₃N₄가 유리합니다. 열팽창도 갈림 기준으로, ZrO₂는 강과 유사해 금속 하우징 조립이 쉽고 Si₃N₄는 열팽창이 작아 온도 변화가 큰 공정에서 치수 안정성이 좋습니다.
ZrO₂ 베어링이 충격에 강하다는 것은 실제로 어느 정도인가요?
ZrO₂는 응력을 받으면 결정 구조가 변하며 미세균열 진행을 막는 변태강화 특성이 있어 세라믹 중 파괴인성이 가장 높은 축에 속합니다. Si₃N₄도 인성이 낮지 않지만 반복 정지·급가속 구간에서는 ZrO₂가 더 안정적입니다. 다만 금속만큼의 연성은 없어 설계 단계에서 충격 완화 구조를 함께 고려하는 것이 안전합니다.
세라믹 베어링에 자성 물질이 전혀 없다고 어떻게 확인하나요?
공급사에 자성 측정 성적서(가우스미터 실측치 또는 자화율 데이터)를 요구하십시오. 세라믹 링·볼 자체는 비자성이지만 금속 케이지 사용 시나 조립 과정의 미세 금속 잔류물이 변수가 될 수 있습니다. 완전 비자성 용도는 케이지도 PEEK·PTFE 등 비금속으로 지정하고 조립 후 실측 성적서를 요청하는 것이 원칙입니다.
비자성 세라믹 베어링도 비표준 치수로 제작 가능한가요?
가능합니다. KTN은 도면 없이 실물 역설계(누적 2,479건)로 치수를 복원해 ZrO₂·Si₃N₄ 풀세라믹 + PEEK·PTFE 비금속 케이지 구성으로 제작합니다. 정밀도 ±0.001mm, 납기 7일 이내, MOQ 1개부터 가능하며 자성 실측 성적서를 함께 제공합니다.
