2배
경도(HV) — Si₃N₄ vs 베어링강
1/5 이하
파괴인성 — 강 대비
2,479건
역설계·파손 진단 누적
"단단한데 왜 깨지나요" — 경도와 인성은 다른 이야기입니다
세라믹(Si₃N₄) 볼의 경도는 베어링강의 약 2배입니다. 표면이 긁히거나 마모되는 데는 훨씬 강합니다. 문제는 파괴인성, 즉 균열이 생겼을 때 그것이 더 번지지 않고 버티는 능력입니다. 세라믹의 파괴인성은 강의 5분의 1 이하입니다.
강은 국부적으로 미세하게 변형되며 충격 에너지를 흡수합니다. 세라믹은 그런 여유 없이, 응력이 한 지점에 집중되면 변형 없이 바로 균열이 시작됩니다. 단단한 것과 잘 안 깨지는 것은 다른 성질입니다. 이 차이를 모르고 강 베어링 다루듯 취급하면 예상보다 빨리 깨집니다.
실제 파손 원인 4가지
01
충격·과부하 하중 — 조립 중 낙하, 순간 과부하

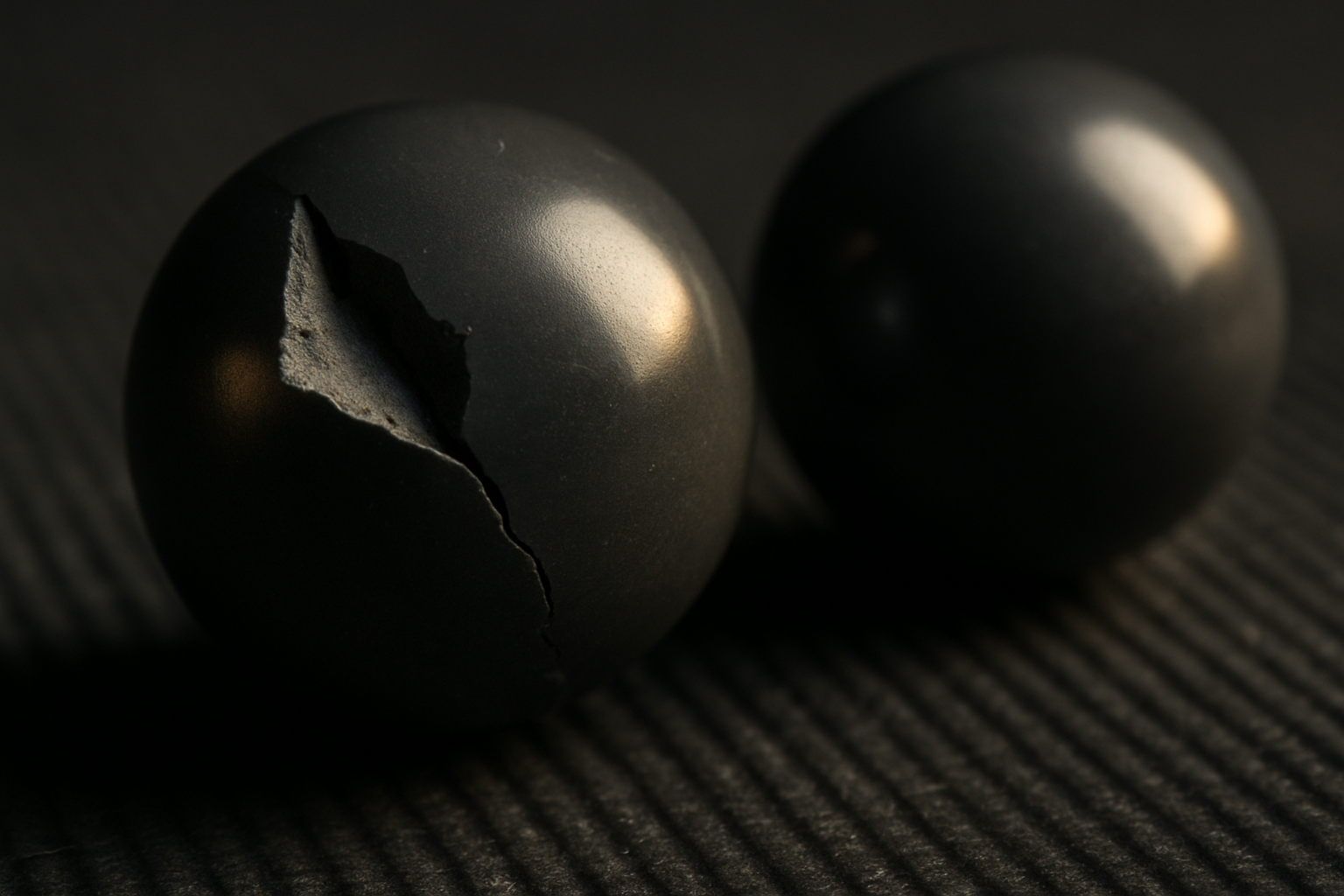

베어링을 조립하다 떨어뜨리거나, 축에 망치로 때려 넣거나, 설비 기동 시 순간적으로 정격 하중을 넘는 충격이 걸리면 세라믹은 그 자리에서 미세 크랙이 생깁니다. 처음엔 육안으로 안 보이다가 반복 하중이 쌓이며 균열이 자라 어느 순간 칩핑(chipping)으로 나타납니다.
02
예압 과다·축 정렬 불량 — 한쪽으로 쏠리는 하중
예압을 강 베어링 기준으로 과하게 잡거나 축·하우징 정렬이 틀어지면, 볼과 레이스 사이 하중이 원주 전체가 아니라 특정 지점에 집중됩니다. 세라믹은 이 국부 응력 집중에 특히 취약해, 정렬 불량 상태로 오래 돌리면 정상 하중 조건보다 훨씬 빨리 파손됩니다.
03
이물질 혼입 — 압흔에서 시작되는 크랙
분진, 금속 파편 같은 이물질이 볼과 레이스 사이에 눌리면 표면에 압흔(indentation)이 생깁니다. 강이라면 압흔만 남고 끝날 수 있지만, 세라믹은 압흔 가장자리에서 미세 크랙이 시작돼 회전이 반복될수록 균열이 자랍니다. 실(seal) 밀폐 등급이 환경에 맞지 않으면 반복적으로 재발합니다.
04
열충격 — 급격한 온도 변화
고온에서 갑자기 냉각되거나 저온에서 급가열되면 세라믹 표면과 내부 사이에 온도차가 생기고, 이때 발생하는 열응력이 인장강도를 넘으면 표면에 그물망 형태의 미세 균열(craze crack)이 생깁니다. 반도체 리플로우 공정처럼 온도 변화가 급격한 환경에서 특히 주의해야 합니다.
파단면으로 원인을 구분할 수 있다
| 원인 | 파단면 특징 | 재발 방지 |
|---|---|---|
| 충격·과부하 | 한 지점에서 방사형으로 갈라지는 패턴 | 조립 공정·핸들링 방법 재검토 |
| 예압·정렬 불량 | 특정 원주 구간에 집중된 파손 흔적 | 예압값·정렬 재계산 |
| 이물질 혼입 | 압흔 가장자리에서 시작된 미세 크랙 | 실 등급 상향, 그리스 청정도 관리 |
| 열충격 | 표면 전체의 그물망 형태 미세 균열 | 승온·냉각 구배 완화, 소재 재검토 |
원인을 모르고 같은 조건에서 다시 세라믹으로 교체하면, 같은 자리에서 또 깨집니다. "불량이라서 그렇다"는 답으로 끝내는 곳이라면 원인 진단 없이 그냥 다시 만들어준다는 뜻입니다.
재발을 막으려면 확인해야 할 것
✓
파단면 관찰
깨진 볼·레이스의 균열 시작점과 진행 방향 확인
✓
조립·핸들링 이력
낙하, 강제 압입 등 충격이 있었는지 확인
✓
예압·정렬 상태
축·하우징 정렬과 예압값이 세라믹 기준에 맞는지 재계산
✓
운전 환경
분진·이물질 노출도, 급격한 온도 변화 여부
꼭 KTN이 아니어도 됩니다. 다만 파손 원인을 진단하지 않고 "세라믹은 원래 그렇다"며 재제작만 반복하는 곳이라면, 다음에도 같은 자리에서 또 깨질 가능성이 큽니다. 재발 전에 원인부터 확인하십시오.
자주 묻는 질문
세라믹 베어링은 원래 강 베어링보다 잘 깨지나요?
경도만 보면 세라믹(Si₃N₄)이 강보다 약 2배 단단합니다. 하지만 파괴인성은 강의 5분의 1 이하입니다. 강은 국부적으로 미세하게 변형되며 충격을 흡수하지만, 세라믹은 그런 여유 없이 응력이 집중되면 바로 균열이 시작됩니다. '단단한데 잘 깨진다'는 말은 불량이 아니라 재료 특성입니다.
세라믹 베어링이 깨지면 무조건 불량인가요?
대부분 불량이 아니라 사용 조건이 원인입니다. 실제 파손 사례를 보면 충격·과부하 하중, 예압 과다·축 정렬 불량, 이물질 혼입, 급격한 온도 변화(열충격) 4가지가 반복해서 나타납니다. 파단면을 현미경으로 보면 크랙의 시작점과 진행 방향으로 어떤 원인인지 대부분 구분할 수 있습니다.
충격 때문에 깨졌는지 다른 원인 때문인지 어떻게 구분하나요?
파단면의 형태로 구분합니다. 순간 충격은 한 지점에서 방사형으로 갈라지는 패턴을, 이물질 압흔은 압흔 가장자리에서 시작되는 미세 크랙을, 열충격은 표면 전체에 그물망 형태의 미세 균열(craze crack)을 남기는 경우가 많습니다. 육안 관찰과 현미경 확인을 함께 해야 정확한 원인 규명이 가능합니다.
이물질 때문에 세라믹 베어링이 깨지는 걸 예방하려면 어떻게 해야 하나요?
실(seal)이나 실드의 밀폐 등급을 운전 환경에 맞게 재확인하는 것이 우선입니다. 분진이 많은 환경이라면 논콘택트 실보다 콘택트 실이나 이중 실드가 유리합니다. 그리스에도 고체 이물질이 섞이지 않도록 재충전 그리스의 청정도를 관리해야 하며, 정기 점검 시 그리스 색 변화나 이물질 혼입 흔적을 확인하는 것이 좋습니다.
파손된 세라믹 베어링의 원인 진단도 KTN에서 받을 수 있나요?
가능합니다. 파손된 실물을 보내주시면 파단면 관찰과 운전 조건(하중, RPM, 정렬 상태, 환경) 확인을 통해 원인을 규명하고, 동일 문제가 재발하지 않도록 예압·공차·실 사양을 재설계해 제작합니다. 도면이 없어도 실물 역설계(누적 2,479건)로 대응하며, 정밀도 ±0.001mm, 납기 7일 이내, MOQ 1개부터 가능합니다.
